AUMENTO DE ESTRIBOS EN VIGAS O COLUMNAS

El equipo técnico de Ideal Alambrec Bekaert nos muestra la forma correcta de aumentar estribos en obras, usando sus ESTRIBOS LISTOS ARMEX.





MATERIALES:



Para este trabajo se necesitarán:



  • Alambre recocido o galvanizado # 18 de Ideal Alambrec Bekaert.
  • Columna o Viga Electrosoldada Armex® existente: son armaduras electrosoldadas elaboradas con aceros de alta resistencia (fy = 5000 kg/cm2), con secciones cuadradas o rectangulares listas para ser usadas como reforzamiento de hormigón.
  • Varilla Armex®: Varillas elaboradas con acero de alta resistencia (fy = 5000 kg/cm2).
  • Pinza de amarre.
  • Equipo de protección personal (EPP).





PROCESO:

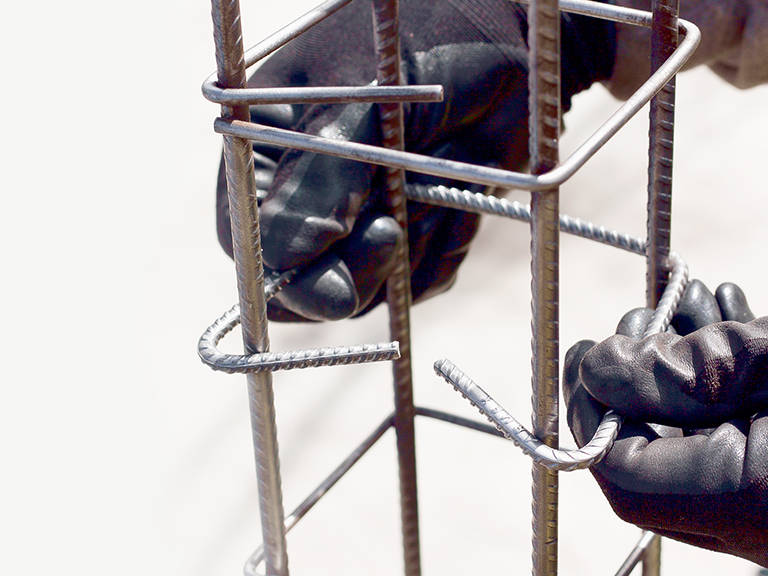

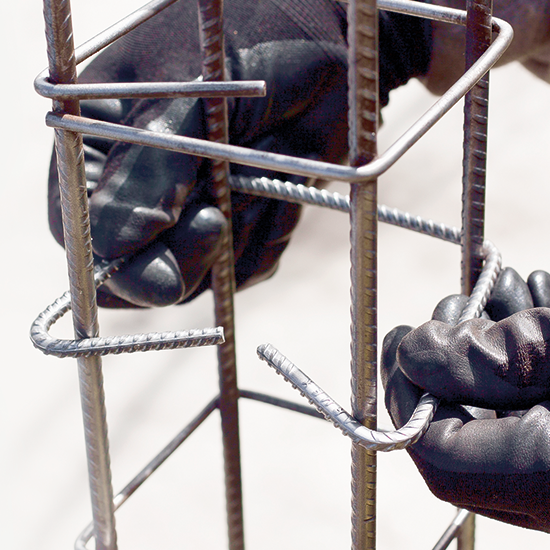

Paso 1: Se elabora el estribo en 2 partes; un estribo tipo “U” y una vincha de cierre con las dimensiones de la sección de nuestra V&C Armex®; no olvidar que la dimensión mínima de los ganchos es de 6 diámetros de la varilla o mayor a 7.5 cm. Se coloca el estribo tipo U conforme lo indicado en la figura.

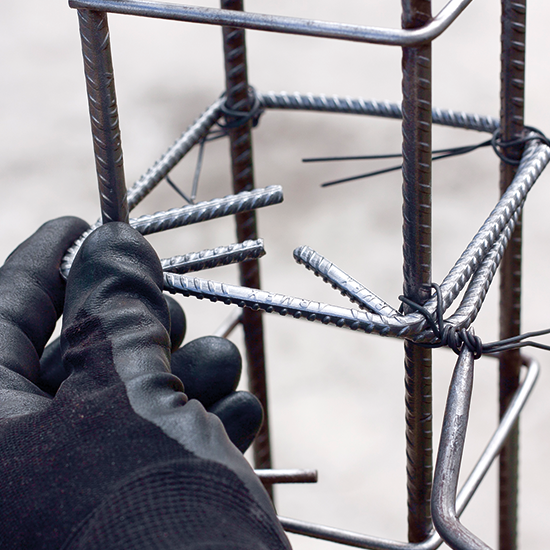

Paso 2: Se coloca la vincha de cierre de acuerdo a la figura y se amarra con alambre galvanizado o recocido #18. El alambre doblado para amarre tiene una longitud aproximada de 35 cm.

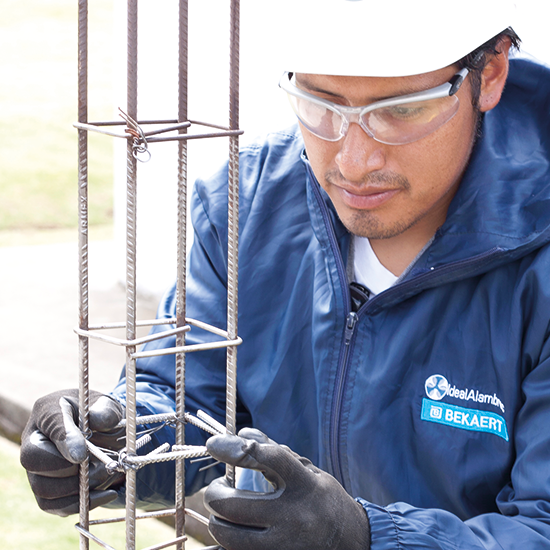

Paso 3: Lista la columna con el estribo de refuerzo de acuerdo a la cuantía de acero requerida, de una manera rápida, segura y bajo norma.
