Las labores de soldadura requieren ser realizadas con gran calidad. Sin embargo, hay muchos defectos en los trabajos al soldar. Te mostramos cuáles son las causas de estos problemas y las soluciones de los mismos:
Grietas en la soldadura
Causa: Alta rigidez en la junta
Solución: Precalentamiento: Usar golpeteo; cambie la sucesión de la soldadura por retroceso o aumente la sección transversal del cordón.

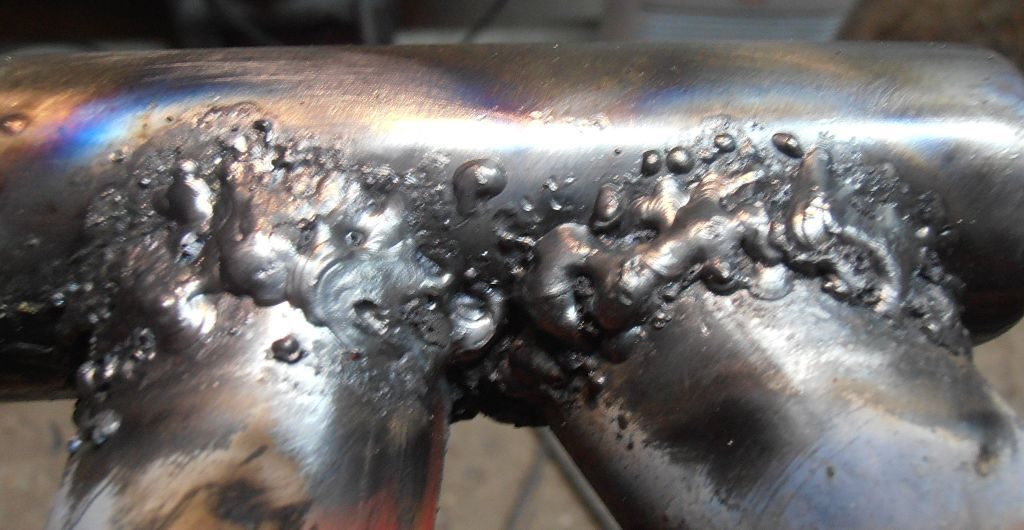

Causa: Soldadura defectuosa.
Solución: Vea porosidades o inclusiones.

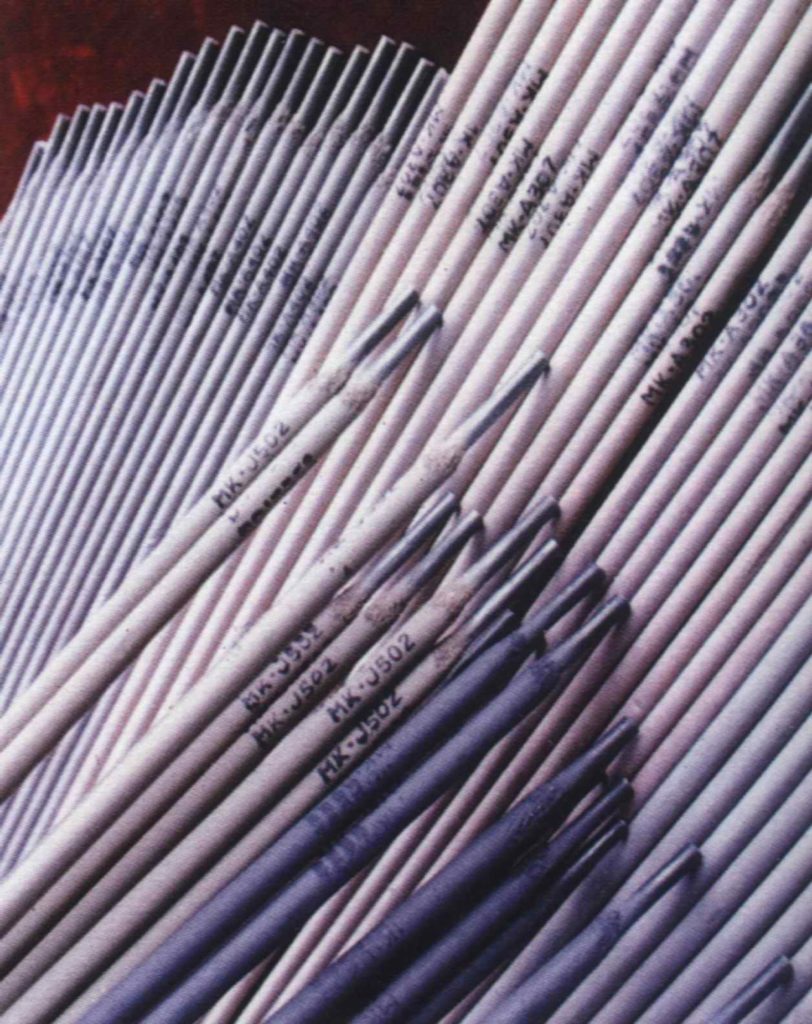

Causa: Electrodos defectuosos (excentricidad y humedad en el revestimiento, núcleo de alambre pobre).
Solución: Cambie electrodos, controle la humedad por buen almacenaje.
Causa: Dilución pobre.
Solución: Reduzca la separación de raíz.
Causa: Cordón de escasa profundidad.
Solución: Aumenta la sección transversal profundidad o ancho del cordón o cambia el tipo del electrodo.
Causa: Excesivo carbón o aleación tomado del metal de base.
Solución: Reduzca penetración bajando la corriente y la velocidad de avance o cambia el tipo de electrodo.
Causa: Distorsión angular que causa tensión a la raíz del cordón.
Solución: Compense la soldadura en ambos lados, usa martilleo o golpeteo de precalentamiento.

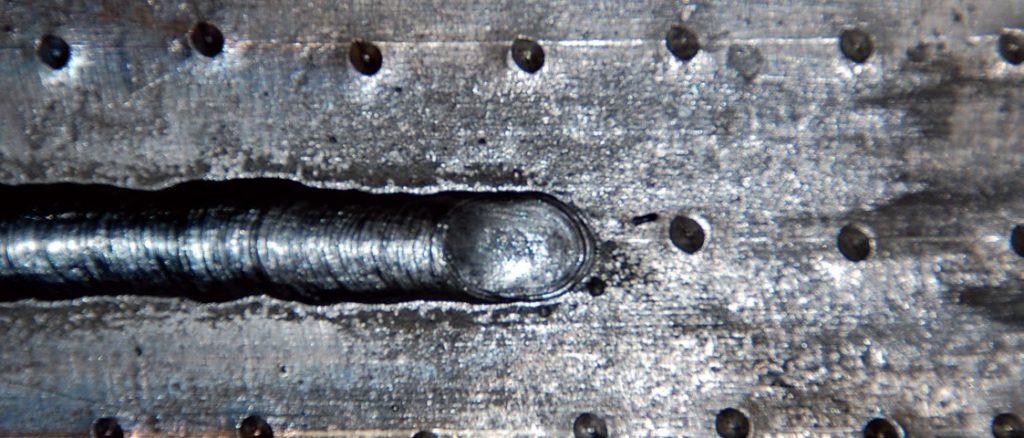

Causa: Grietas en el cráter.
Solución: Rellena el cráter. Retrocede y si es necesario retira.
Grietas en el metal base
Causa: Hidrógeno en la atmósfera del arco.
Solución: Usa condiciones libres de hidrógeno. Utiliza EXX15 16; arco sumergido o gas inerte o proceso de arco protegido; precalentamiento después de soldado haga en envejecimiento o recocido.
Causa: Alta Dureza (aceros).
Solución: Precalentamiento, aumenta el calor absorbido en la soldadura, postcalentamiento sin enfriar, después de soldada y suelda con electrodo austenítico.
Causa: Alta resistencia con baja ductilidad.
Solución: Usa metal recocido o normal.
Causa: Alta temperatura de transición.
Solución: Trabaja con prioridad de tratamiento térmico para soldar dentro de sus condiciones de dureza o diferentes aleaciones.
Causa: Fases frágiles.
Solución: Tratamiento térmico antes desoldar para poner las fases frágiles en solución.
Causa: Excesivo esfuerzo.
Solución: Rediseña y cambia la sucesión o usa recocidos intermedios.
Inclusiones
Causa: Fracaso al remover la escoria de los depósitos previos.
Solución: Limpia las superficies y los cordones previos, prolijamente.
Causa: Atmósfera oxidante en la soldadura.
Solución: Regula la llama de gas a neutra.
Causa: Deficiente diseño de junta.
Solución: Observa correctamente la longitud del acero y su manipulación.
Causa: Insuficiente protección de arco.
Solución: Provee la correcta protección y cubrimiento.
