Proceso de instalación de Panel Master 1000

Con la asesoría del equipo técnico de Acesco les mostramos el proceso de instalación del Panel Master 1000 en 7 pasos:

Paso 1: Personal de instalación debe usar equipo de protección personal (EPP), conformado por: casco, arnés, gafas, guantes, tapones auditivos y botas punta de acero.

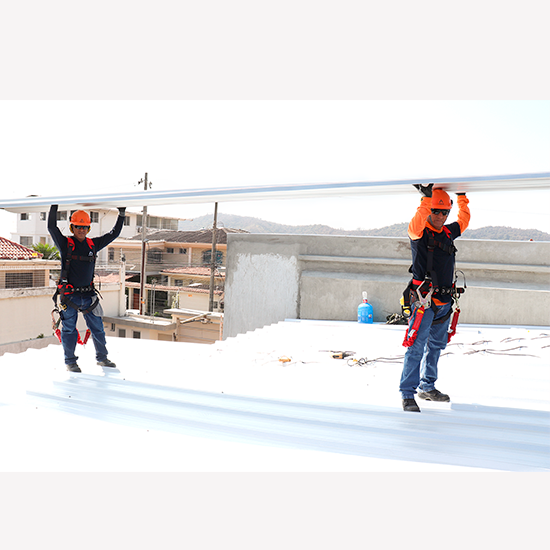

Paso 2: Clasificar, trasladar e izar material de acuerdo con los planos y listados entregados.

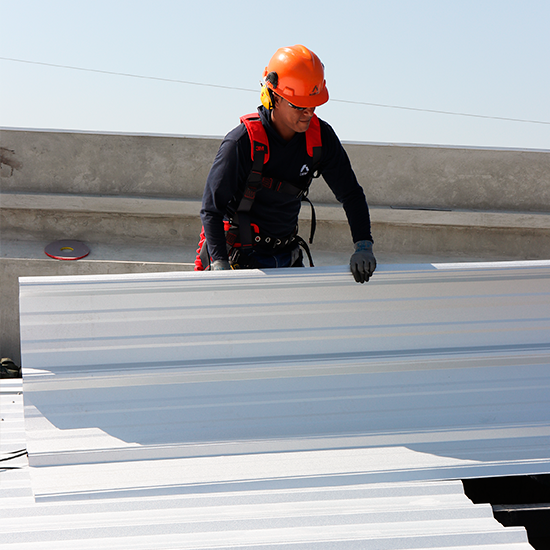

Paso 3: Revisar la estructura y colocar las maestras para arrancar con la instalación de los paneles.

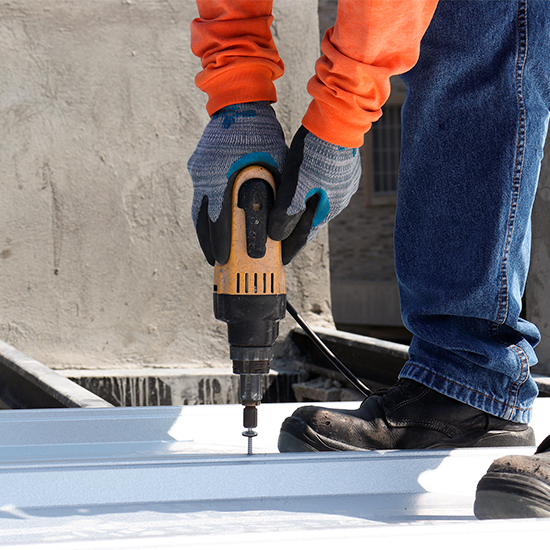

Paso 4: La instalación se inicia de abajo hacia arriba, con el uso de la atornilladora se fija la plancha metálica a la estructura usando pernos autoperforantes de 12x14x2½”, con la ubicación de la primera plancha se determinan volados.

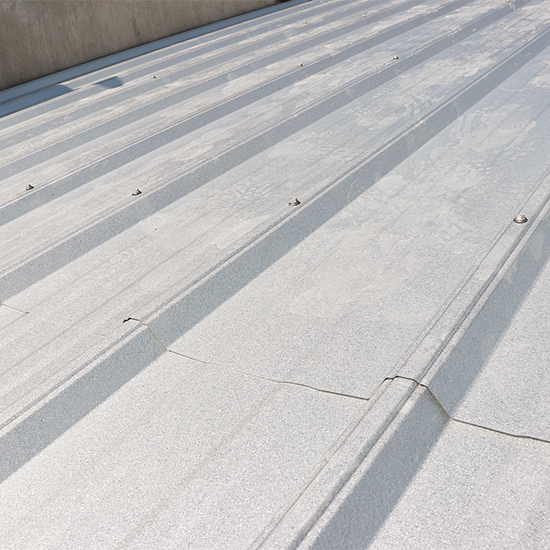

Paso 5: La instalación de los paneles es de abajo hacia arriba y de izquierda a derecha. El traslape longitudinal es de una cresta y el trasversal mínimo de 15cm.

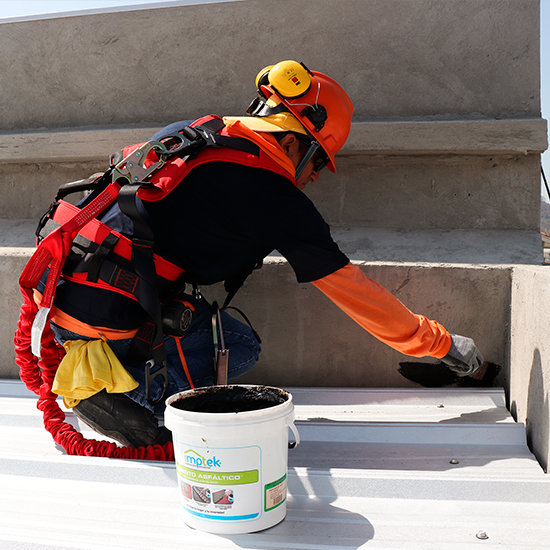

Paso 6: Previo a colocar el remate cumbrero en la parte superior de la cubierta se procede a hermetizar con lámina asfáltica. El cumbrero se lo fija a la plancha con pernos autoperforantes de 14x14x7/8”.

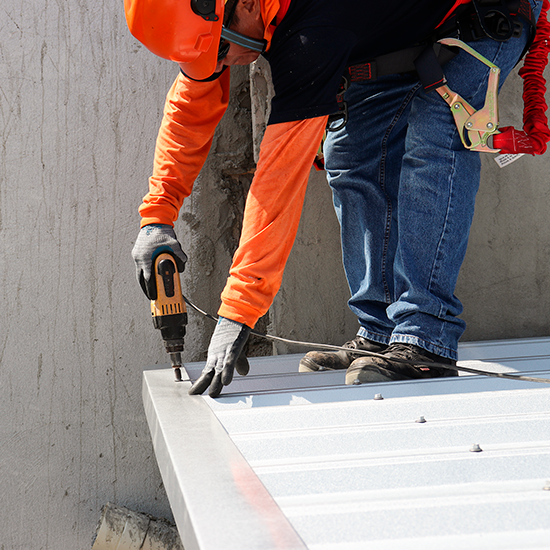

Paso 7: Para concluir se instalan los remates perimetrales con tornillo 8062 8x18x5/8″ LH.

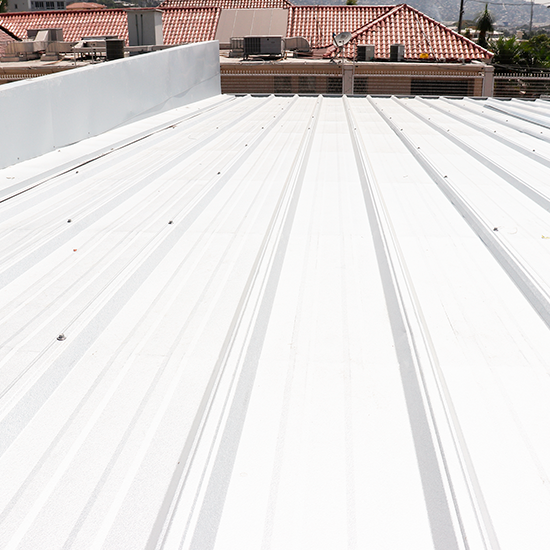

Resultado final:

Agradecimiento:
