MOVIMIENTO DE TIERRA – IDENTIFICACIÓN DE SUELOS EN LA CONSTRUCCIÓN
CONCEPTO
Se entiende como Movimiento de Tierra al proceso mediante el cual se remueve, carga, acarrea y descarga todo el material que forma parte de la corteza terrestre, desde un sitio de acopio o que se desea transformar, hasta su disposición final en una edificación. Considerando que toda edificación se apoya o cimenta en el suelo. El primer paso en el proceso de su construcción es adecuarlo para recibir dicha obra, produciéndose entonces la actividad de movimiento de tierra.
ALCANCE
El movimiento de tierra considerado en esta presentación es el requerido para una edificación pequeña o mediana.
EL SUELO
Los suelos originalmente provienen de diferentes tipos de rocas, con distintas composiciones químicas y orígenes. Por los procesos de presión, temperatura y erosión, las rocas se van transformando y descomponiendo en partículas más o menos pequeñas y un poco duras, dependiendo de su formación geológica.
Para poder ejecutar satisfactoriamente un movimiento de tierra es indispensable que se conozcan las características del o de los tipos de suelos involucrados. Aunque en el laboratorio de suelos se puede hacer una clasificación precisa mediante la granulometría, la plasticidad, y otros ensayos, la primera clasificación la debe hacer el técnico en el terreno.
SISTEMA UNIFICADO DE CLASIFICACIÓN DE SUELOS
Es el método más ampliamente usado para clasificar los suelos según su tamaño. Para ello se emplean un conjunto de cribas o mallas de aperturas determinadas, para separar los diferentes tamaños existentes en un suelo dado. Cada malla se conoce según el tamaño de su abertura en fracción de pulgada (entre ¾” y 12”), o por un número que indica la cantidad de aperturas por pulgada (entre # 4 y # 200).
DE ACUERDO AL TAMAÑO, LAS PARTÍCULAS SE LLAMAN:
SUELO LIMOSO: Es estéril, pedregoso y filtra el agua con rapidez. La materia orgánica que contiene se descompone muy rápido.
SUELO ARCILLOSO : Es un terreno pesado que no filtra casi el agua. Es pegajoso, plástico en estado húmedo, es decir que se deforma fácilmente sin desmoronarse y posee muchos nutrientes y materia orgánica, por lo que es fértil.
Los suelos pueden ser bien o mal gradados, dependiendo de si tienen cantidades relativamente uniformes de todos los tamaños, o de si se tiene mayor cantidad de material de ciertos tamaños.
IDENTIFICACIÓN DE SUELOS EN OBRA
Es importante tener criterios para clasificar los suelos directamente en obra, también denominados, identificación de suelos en el campo. Estos criterios se dividen para suelos gruesos y para suelos finos.
IDENTIFICACIÓN DE SUELOS GRUESOS
Los materiales constituidos por partículas gruesas son fácilmente identificables visualmente. Extendiendo sobre una superficie plana el material, se podrán juzgar en forma aproximada las siguientes características: el tamaño de las partículas, con lo que podemos decir si se trata de un cascajo grueso (entre ¾” y 3”) o fino entre ¼” y ¾”, o si se trata de una arena gruesa o mediana.
TENACIDAD
La tenacidad es la capacidad que tiene un suelo de deformarse sin desmoronarse. Cuanto más podemos deformar un suelo, este será más plástico y por lo tanto contendrá mayor cantidad de arcilla.
PRUEBA DE TENACIDAD
La prueba es la siguiente: Se toma una muestra del suelo a identificar en una cantidad que permita formar una esfera de ½” de diámetro; con ella se conformará en una pastilla alargada y se enrollará con la mano sobre una superficie lisa o entre las palmas de las manos hasta formar rollos de cerca de 3 mm (1/8″) de diámetro. (Si la muestra está muy húmeda para hacer fácilmente los rollos, se extiende en una capa delgada para que pierda agua por evaporación). Una vez que formemos los rollos, se los volverán a deshacer y luego se volverán a enrollar repetidamente hasta que se desmoronen a un diámetro de 3 mm (1/8″). Entre mayor sea el número de veces que lo podamos hacer, más plástico será el material y mayor será su tenacidad.
RESISTENCIA EN ESTADO SECO:
Cuando estas mismas muestras se sequen, las presionamos entre los dedos. Los limos como no tienen plasticidad no resisten la presión y la muestra se desmoronará con muy poca fuerza, las arcillas tienen entre una mediana y alta resistencia a la presión digital.
COLOR
Nos sirve principalmente para identificar suelos orgánicos e inorgánicos. En el primer caso son de color negro y en el segundo son de colores claros y brillosos.
OLOR
Con el olor característico de los suelos orgánicos, podemos identificar su presencia en una muestra. El olor es más intenso cuando está húmedo y cuando se calienta al sol en este estado.
ESTUDIOS DE SUELO
Todo terreno en donde se planee construir una edificación debe ser estudiado previamente por un ingeniero especializado en suelos. El estudio de suelos pretende determinar la capacidad de carga del terreno, haciendo ensayos de muestras tomadas a diferentes profundidades y sitios del terreno, determinadas por la experiencia del experto. Estas muestras son llevadas al laboratorio donde son analizadas con diferentes ensayos para establecer su clasificación, composición, compacidad y resistencia.
El estudio de suelos da una descripción de lo que se encontrará al hacer el movimiento de tierra. Esto es un elemento importantísimo en la planeación del trabajo del movimiento de tierras.
Ciertos estudios de suelos se los hace en obra y se establecerán los procedimientos en las próximas entregas.
GLOSARIO DE TÉRMINOS COMÚNMENTE USADOS:
- ACARREO: Acción de transportar un material de un lugar a otro; generalmente para este tipo de obra se utiliza una carretilla, un bobcat o una retroexcavadora.
- AGREGADO PÉTREO: Es piedra triturada y puede ser de diferentes tamaños. Se utiliza solo o en combinación con cemento o con asfalto para formar concretos.
- COMPACTACIÓN: Es la acción de reducir los vacios y, por lo tanto, el volumen de una capa de suelo, mejorando sus propiedades mecánicas.
- CORTAR: Acción de aflojar y desplazar el terreno.
- CRIBAS: Mallas que tienen la función de separar por tamaños el material pétreo, su clasificación depende de la separación de sus aberturas.
- HIDRATAR: Proceso de echar agua a un suelo con la intención de facilitar el proceso de compactación.
- RASTROJO: Vegetación espesa de hierbas y arbustos pequeños que crecen en un terreno abandonado.
- RELLENAR: Acción de colocar material en un nuevo sitio.
- STOCK: Tener cierto tipo de material acumulado en un mismo punto.
- TERRAPLÉN: Relleno de suelo compactado para uso en ingeniería.
- TALUD: Inclinación de un muro o de un relleno.
- TRITURACIÓN: Proceso de reducir de tamaño una roca.
AGRADECIMIENTOS A: Estudiantes de Geotécnia de la escuela de Ingeniería Civil.
PARTNERS:
ESTUDIO Y LICENCIA AMBIENTAL DEBEN GARANTIZAR CONSTRUCCIONES MENOS CONTAMINANTES
Las normativas ambientales que deben ser consideradas en los proyectos de construcción permiten realizar trabajos que no afectan al medio ambiente ni a la comunidad.
Es importante conocer que el primer inciso del artículo 86 de la Constitución de la República del Ecuador, obliga al Estado a proteger el derecho de la población a vivir en un medio ambiente sano y ecológicamente equilibrado, garantizando un desarrollo sustentable y a velar para que este derecho no sea afectado. Esto implica la preservación de la naturaleza.
La Ley de Gestión Ambiental (Art. 20), menciona que para el inicio de cualquier actividad que suponga riesgo, debe contarse con la licencia ambiental, otorgada por el Ministerio del Ambiente o, a su vez, éste le da autorización a través de un oficio a la institución encargada de regular en los sectores que se vaya a construir, ya sean estos municipios o prefecturas.
Este tipo de licencia, según la ingeniera ambiental Johanna Figueroa, puede ser autorizada para una persona natural o jurídica para la ejecución de un proyecto, obra o actividad que pueda causar impacto ambiental. En ella se establecen los requisitos, obligaciones y condiciones que el proponente de un proyecto debe cumplir para prevenir, mitigar o remediar los efectos indeseables que el proyecto autorizado pueda causar en el ambiente.
ESTUDIO DE IMPACTO AMBIENTAL
Estos estudios son de tipo técnicos que proporcionan antecedentes para identificar y evaluar los impactos ambientales generados. Esto aplica para proyectos que ya han iniciado actividades. Además, en este se describen las medidas para advertir, controlar, aminorar y compensar las alteraciones ambientales significativas.
“El estudio de impacto ambiental es el requisito indispensable para la obtención de una licencia ambiental y así proceder con el desarrollo de importantes proyectos constructivos”, expresa Figueroa.
El Libro VI de la Calidad Ambiental, emitido por el Ministerio de Ambiente, expresa (en el artículo 17) que el estudio de impacto ambiental debe ser realizado por un equipo multidisciplinario que responda técnicamente al alcance y la profundidad del estudio en función de los términos de referencia previamente aprobados. Los promotores o consultores que presenten estos informes son los responsables por la veracidad y exactitud de sus contenidos.
¿QUÉ CONTIENE UN ESTUDIO DE IMPACTO AMBIENTAL?
La actividad o proyecto propuesto deberá contener como mínimo lo siguiente:
- Resumen ejecutivo en un lenguaje sencillo.
- Descripción del entorno ambiental.
- Descripción detallada del proyecto.
- Análisis de alternativas.
- Identificación y evaluación de los
- impactos ambientales.
- Plan de manejo ambiental que contiene las medidas de mitigación, control y compensación de los impactos identificados, así como el monitoreo ambiental respectivo.
- Lista de los profesionales que participaron en la elaboración del estudio, incluyendo una breve descripción de su especialidad y experiencia.
EMISIÓN O DESCARGA ACCIDENTAL
La ingeniera ambiental hace mención a uno de los deberes que todo regulado con licencia ambiental debe cumplir, la emisión o descarga accidental. “Los regulados cuyas emisiones o descargas sean tratadas en una planta o sistema de tratamiento que atiende a más de una fuente, están obligados a dar aviso inmediato a la entidad encargada de la operación de la planta y a la DMA, cuando con una descarga o emisión ocasional, incidental o accidental originada por causas de fuerza mayor o casos fortuitos puedan perjudicar a su operación. Para ello, deberán contar con un plan de contingencias, aprobado por la DMA, que establezca, entre otros, los mecanismos de coordinación interinstitucional para controlar cualquier tipo de emergencia”.
SANCIONES
Las sanciones por diferentes incumplimientos van desde suspensión de actividades y/o clausura de ser el caso. Además, cobros de multas de entre 5 y 50 salarios básicos a la persona o a los responsables de la obra.
RECOMENDACIONES
La especialista en el tema indicó que es recomendable que durante la ejecución de un proyecto se cuente con el asesoramiento de un ingeniero ambiental. Este profesional es el responsable en obra de capacitar al personal para que cumplan con las normativas ambientales. Además, es quien informa a la comunidad sobre lo que comprende la obra, las molestias que se causarán por un determinado tiempo y también debe explicar los beneficios que obtendrá el sector una vez concluida la construcción.
EL AGUA POTABLE LLEGA A LA PARROQUIA NULTI EN CUENCA
El Municipio de Cuenca hizo la entrega del tanque de reserva de agua potable para la parroquia Nulti, obra construida por la Empresa Pública Municipal ETAPA con el apoyo del Gobierno Autónomo Descentralizado respectivo y la Junta de Aguas denominado II Fase de Agua Potable para Nulti.
Alrededor de 1.500 usuarios que habitan en la zona, están beneficiándose ya con el líquido vital, a través del sistema construido, cuyo costo total incluyendo redes domiciliarias, asciende a la suma aproximada de 650 mil dólares, con lo que se espera cubrir la demanda del servicio con un horizonte hasta el año 2030.
Por su parte, el Gerente General de ETAPA EP, Dr. Oswaldo Tamariz, recalcó que todas las obras de saneamiento que se construyen para Cuenca, están inmersas en el concepto nacional del “Buen Vivir”, cuyo objetivo es que tanto el área urbana como rural cuenten con los servicios básicos y de buena calidad.

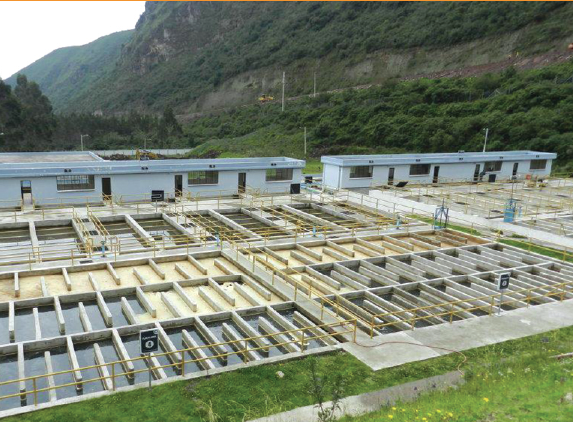

EN TUNGURAHUA SE CONSTRUYE PLANTA DE TRATAMIENTO DE AGUA
Uno de los importantes proyectos generados por el Gobierno Provincial de Tungurahua, es la represa Chiquihurco. Con esta obra se podrá contar con agua de manera permanente, incluso en épocas de estiaje, beneficiando directamente a la ciudad de Ambato. Gracias a ello, se puede ejecutar el proyecto planificado por la Municipalidad de Ambato para dotar el líquido vital a varias zonas.
El proyecto incluye la conducción de agua cruda mediante tubería hacia una planta de tratamiento que estará en el sector de Apatug, actualmente en construcción, luego de cumplir con los procesos de contratación pública. Esta obra ha sido financiada con recursos dentro del Programa de Saneamiento Ambiental para el Desarrollo Comunitario – PROMADEC II – Fase 2, que cubre los sectores de saneamiento, agua potable y alcantarillado.
La Planta forma parte de un proyecto integral con financiamiento del BEDE, se utilizará el agua de la represa de Chiquihurcu para el tratamiento de agua potable, que beneficiará con el incremento del caudal a la zona alta de la capital Tungurahuense, a las parroquias rurales de Huachi Grande, Montalvo, Santa Rosa, Juan Benigno Vela, a la comunidad de Totoras y área urbana de Pelileo.
Esta obra es ejecutada por la Constructora Cevallos Hidalgo S.A. con una inversión de USD 3 781.776 a un plazo de 360 días, a partir de la fecha de inicio de los trabajos, que fue el 3 de mayo del 2013.
SE REHABILITA LA VÍA DE ACCESO A LA PARROQUIA LOS LOJAS EN GUAYAS
El prefecto Jimmy Jairala inspeccionó en días anteriores los trabajos que se realizan en la vía de acceso a la parroquia Los Lojas, del cantón Daule. Las mejoras en esta vía de acceso a la parroquia, que se realizan a lo largo de sus 12 kilómetros de extensión, une sectores de alta producción agrícola como Lomas de León, Yolan, La Mina, El Rincón, entre otros, así como de zonas con canteras y una mina de hierro.

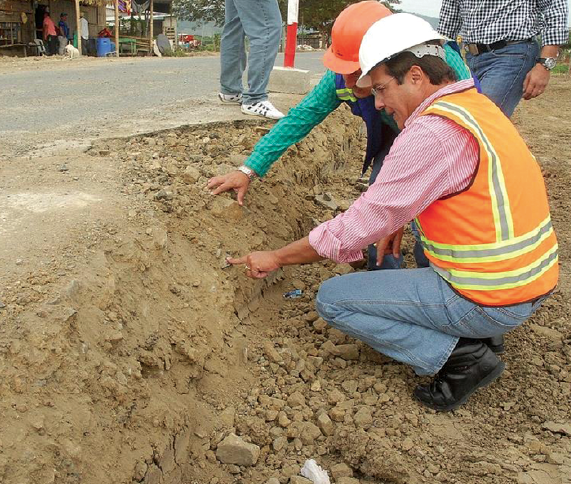

Durante el recorrido, Jairala junto al contratista Hugo Luna constataron la remoción de tierra que se efectúa para ampliar de 5 a 7 metros la calzada existente de esa carretera, que tiene un costo aproximado de USD 3 millones y que es parte del convenio firmado con el Ministerio de Transporte y Obras Públicas (MTOP).
