CONEXIONES DE VIGAS Y COLUMNAS

Escrito por wicitec

16 mayo, 2016

2992

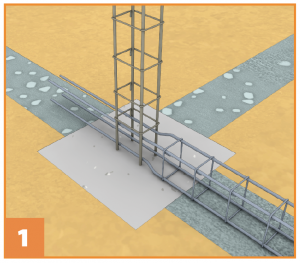

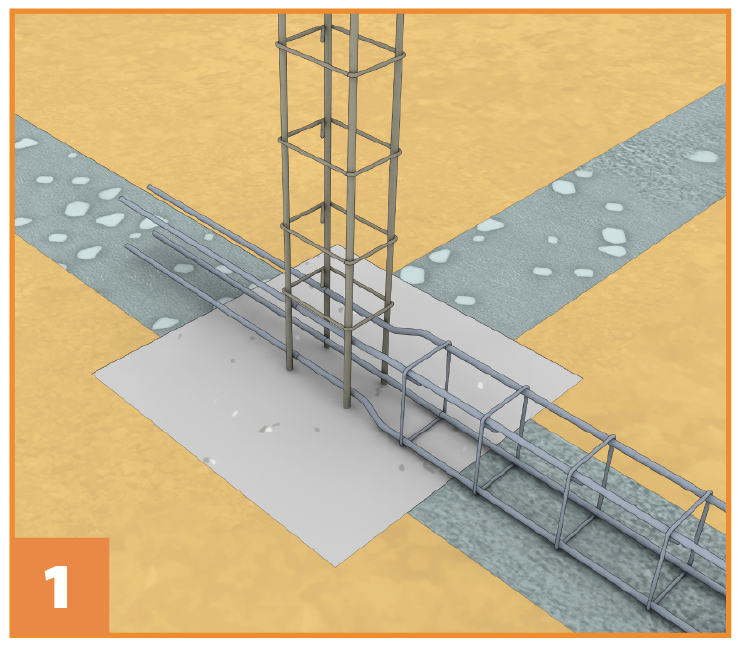

Con la columna fundida colocar la cadena de manera que las barras libres se introduzcan dentro del núcleo de la columna.

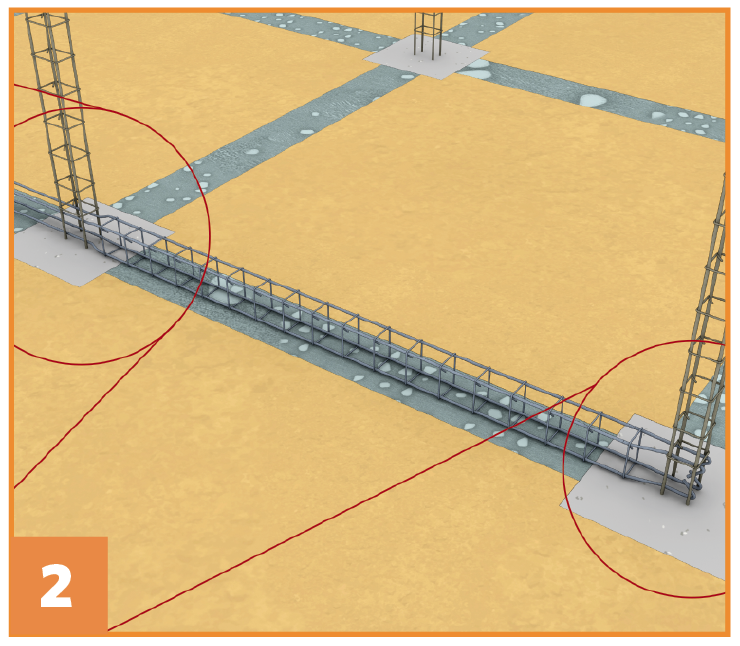

Para manejar la continuidad en la cadena con las columnas repetir el paso anterior.

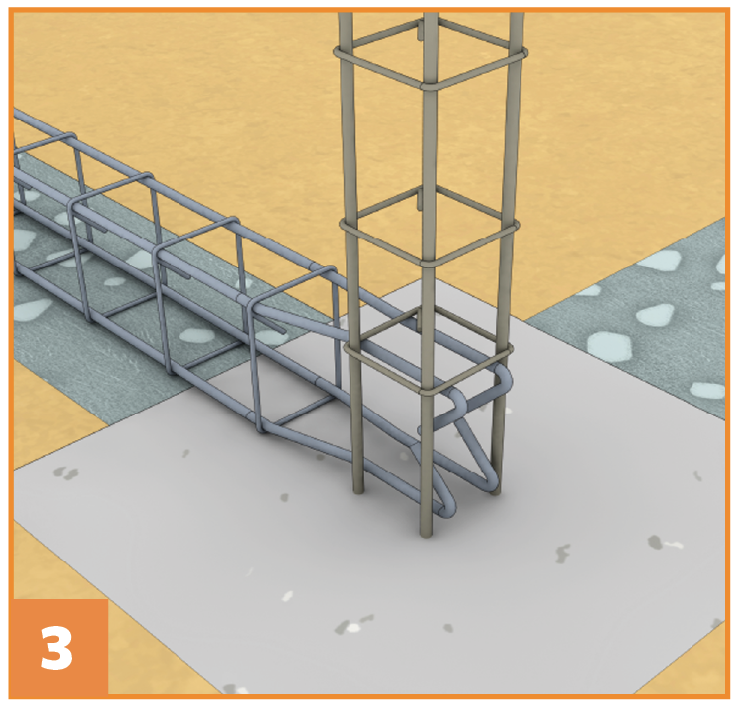

En la esquina se deberán realizar el doblez necesario en cada barra a 135 grados para garantizar el anclaje como se muestra en la figura.

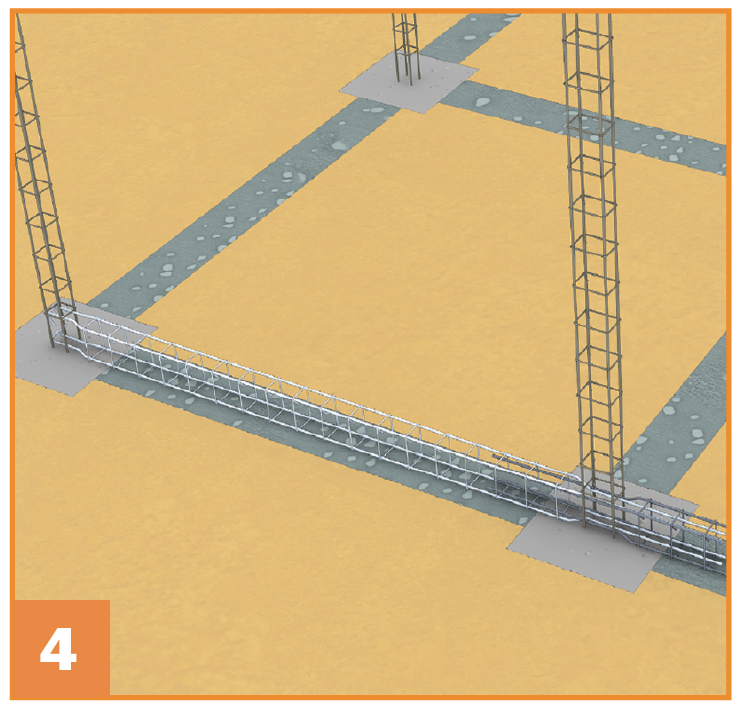

Si se tiene una columna adicional conectada a una cadena repetir el paso 1.

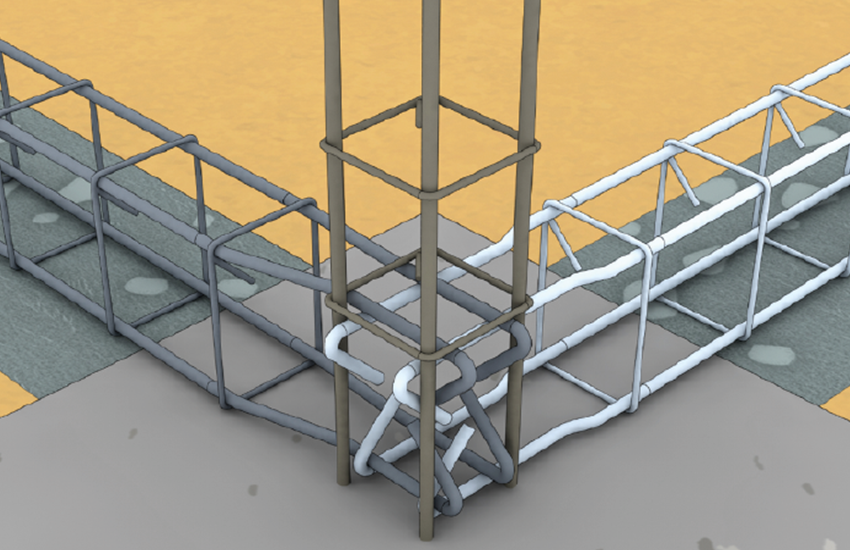

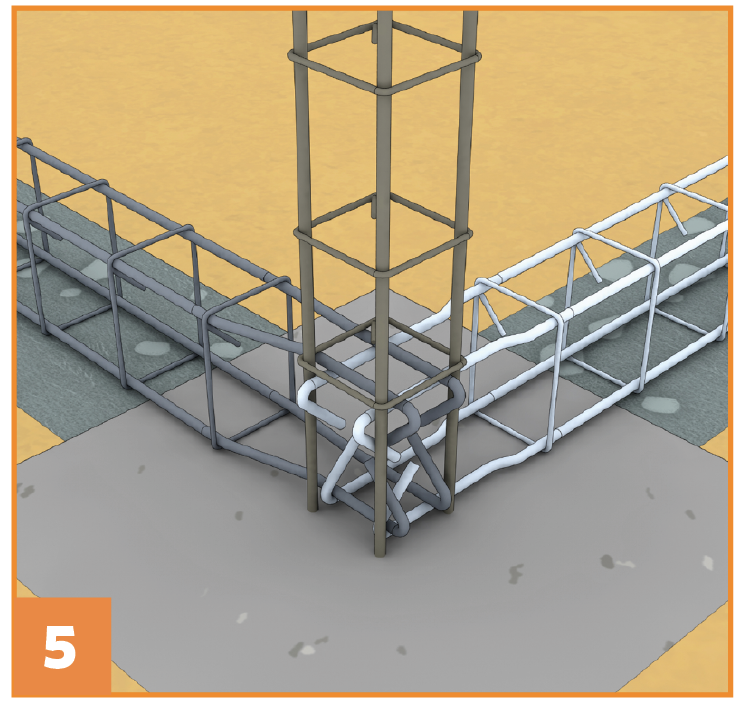

Cuando existe un encuentro de cadenas con una columna esquinera se deberán generar igualmente los dobleces a 135 grados en cada barra procurando que estos abracen a los estribos como se indica.

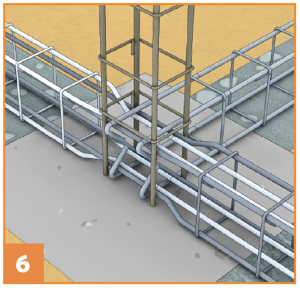

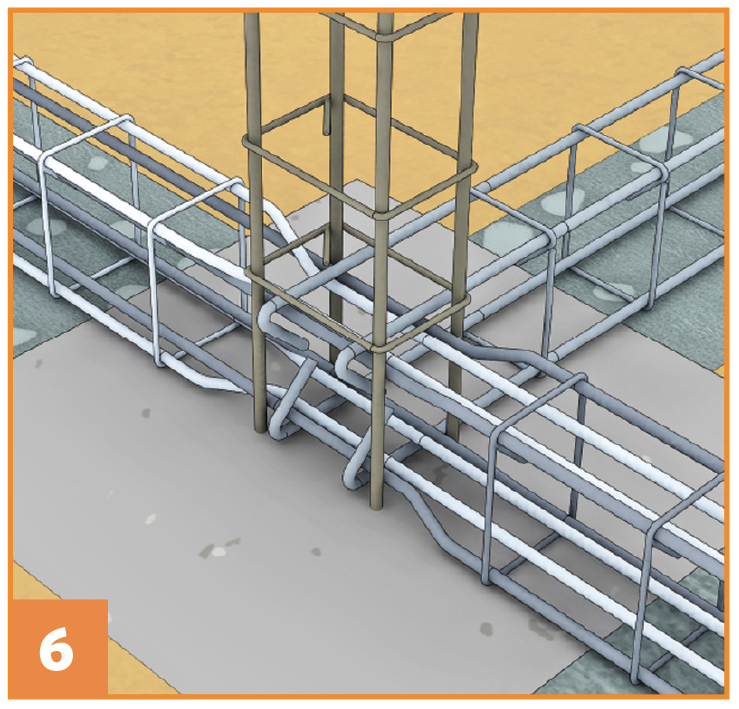

Cuando exista un encuentro de cadenas en el mismo eje se deberá manejar el traslape adecuado de varillas para manejar la continuidad y la cadena perpendicular se deberá trabajar como en el paso anterior.
