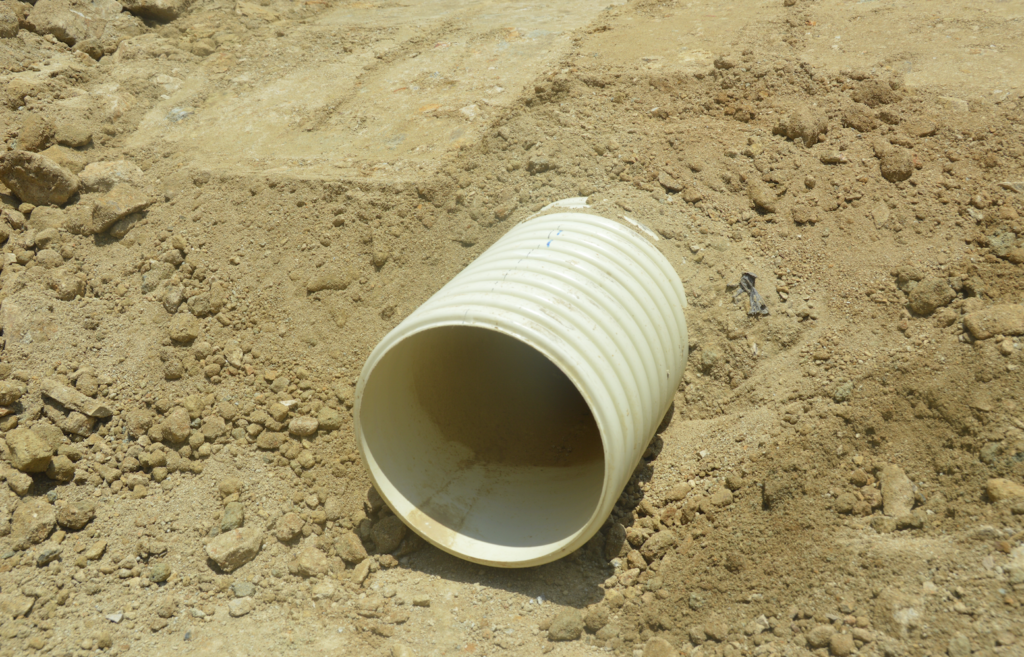

Instalación de tubería NOVAFORT PLUS

Con el apoyo del equipo técnico de Mexichem Ecuador productor de la marca Plastigama, te enseñamos la correcta instalación de la tubería Novafort Plus:

Instalación

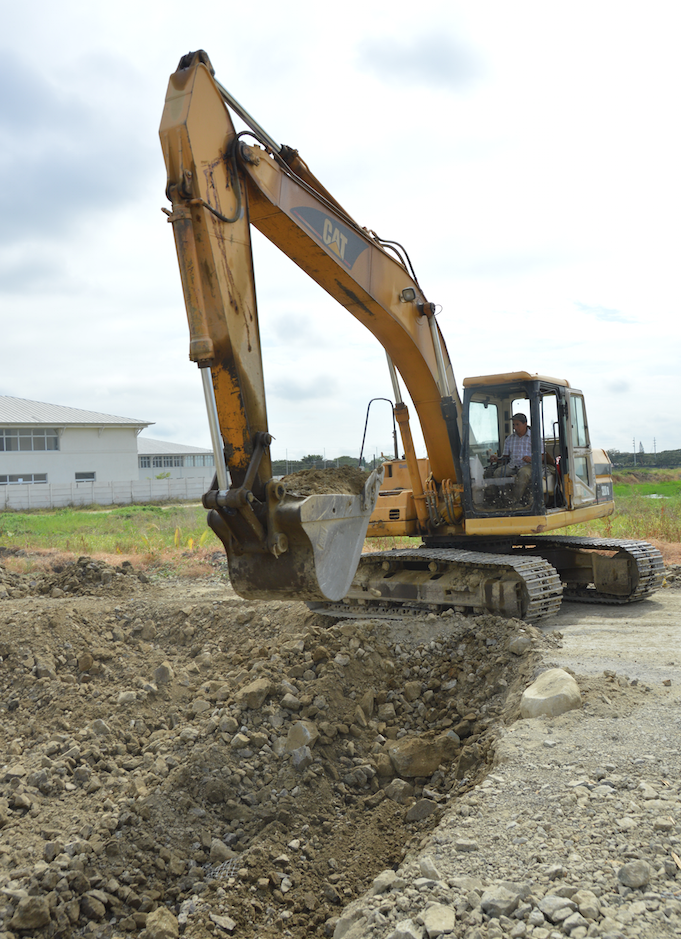

Paso 1: Excavación: La zanja que se excavará deberá ser lo suficientemente ancha para permitir a un hombre trabajar en condiciones de seguridad y, la profundidad mínima sobre el lomo del tubo será de 90 cm.

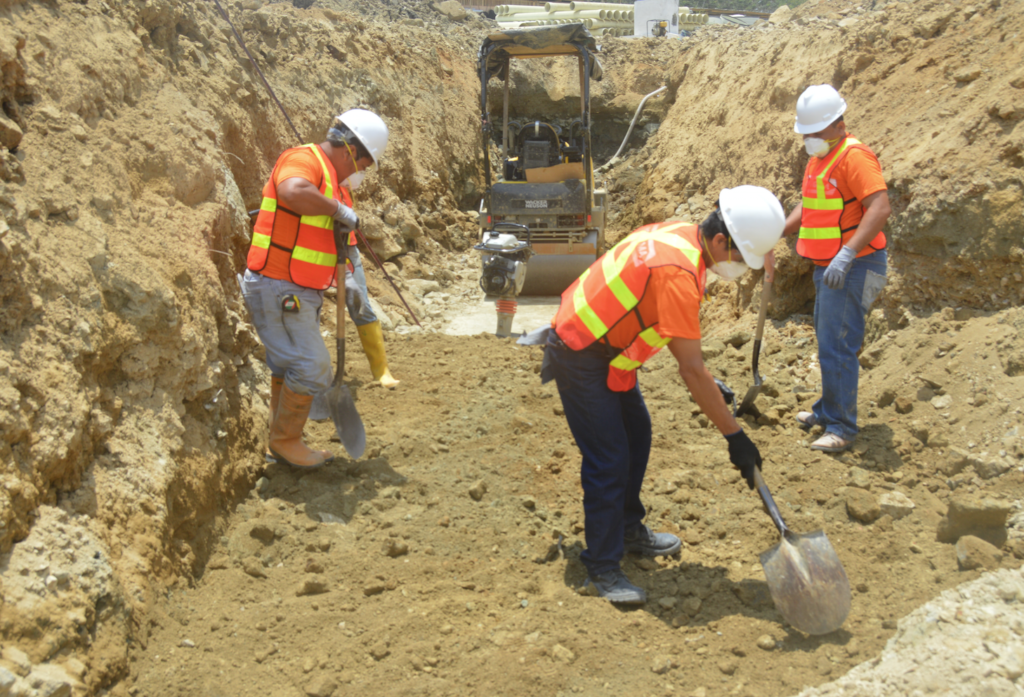

Paso 2: Mejoramiento de terreno: Puede o no ser requerido. Consistirá de restitución total con material seleccionado pétreo y el material  de mala calidad removido.





Paso 3: Encamado: Se ubicará una capa de 5 a 10 cm de material fino, que servirá de apoyo a la tubería. Una vez ubicado deberá ser resanteado para que la tubería se encame en pendiente y alineamiento.





Paso 4: Instalación de la tubería:

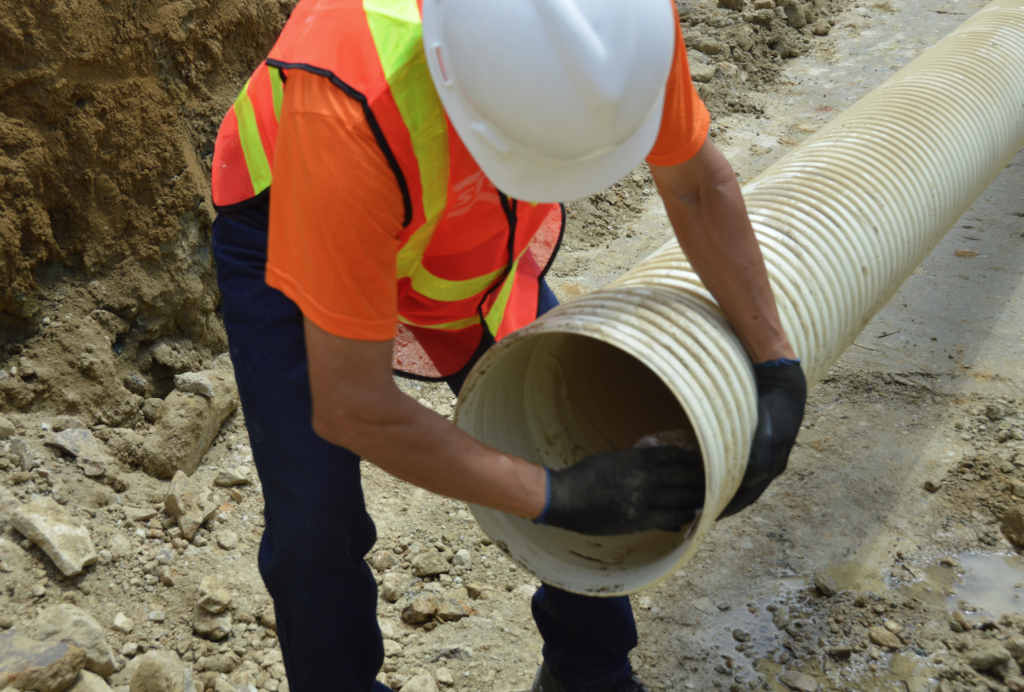

4.1. Limpie tanto los espigos como las campanas que se disponga a unir, teniendo cuidado de no dejar lodo o arena en los mismos.

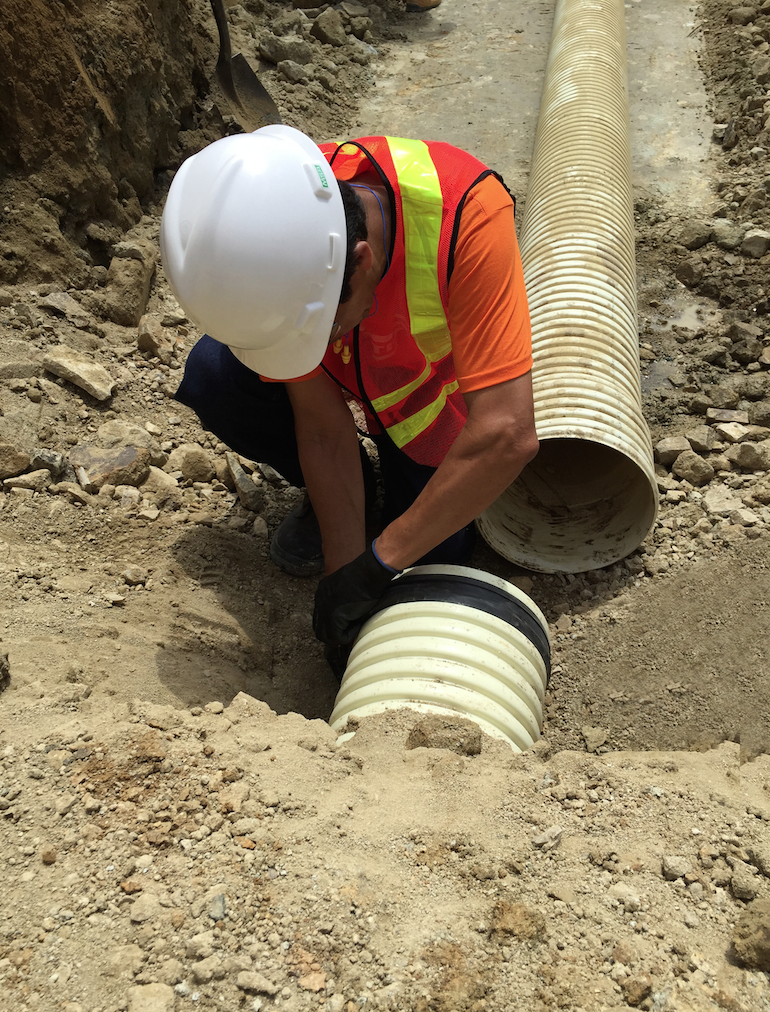

4.2. Coloque el caucho en dos valles consecutivos del extremo del tubo iniciando por el primer valle del espigo.

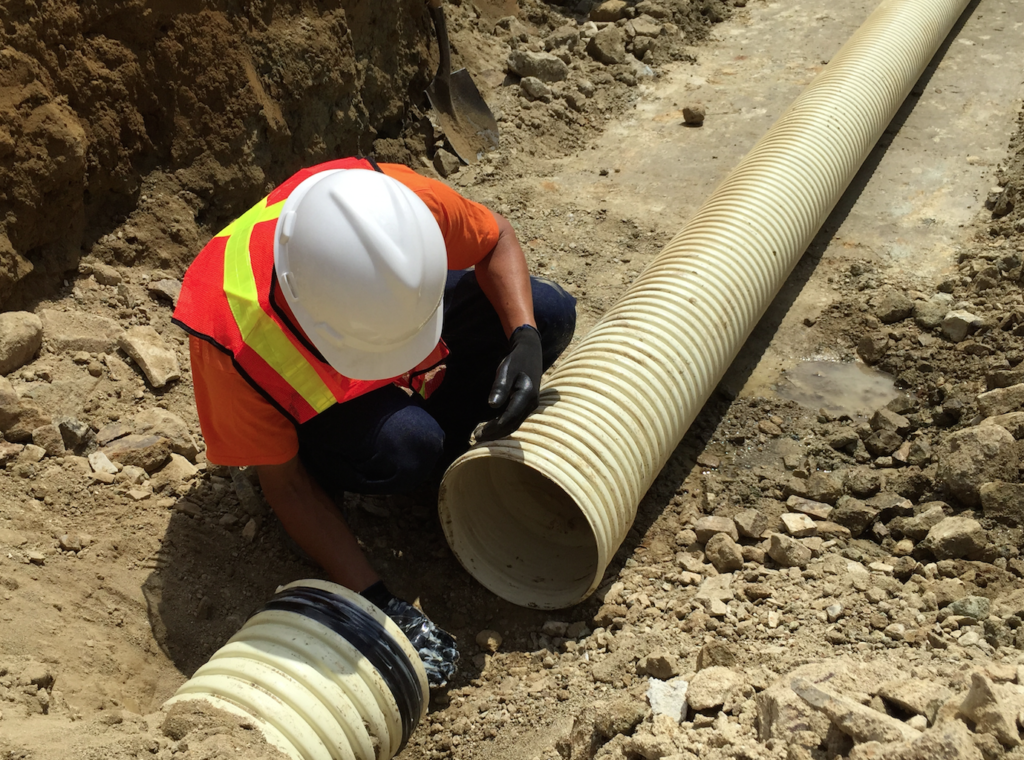

4.3. Aplique lubricante generosamente en la campana y sobre el lomo del caucho únicamente, lo puede hacer con una brocha, esponja o trapo.

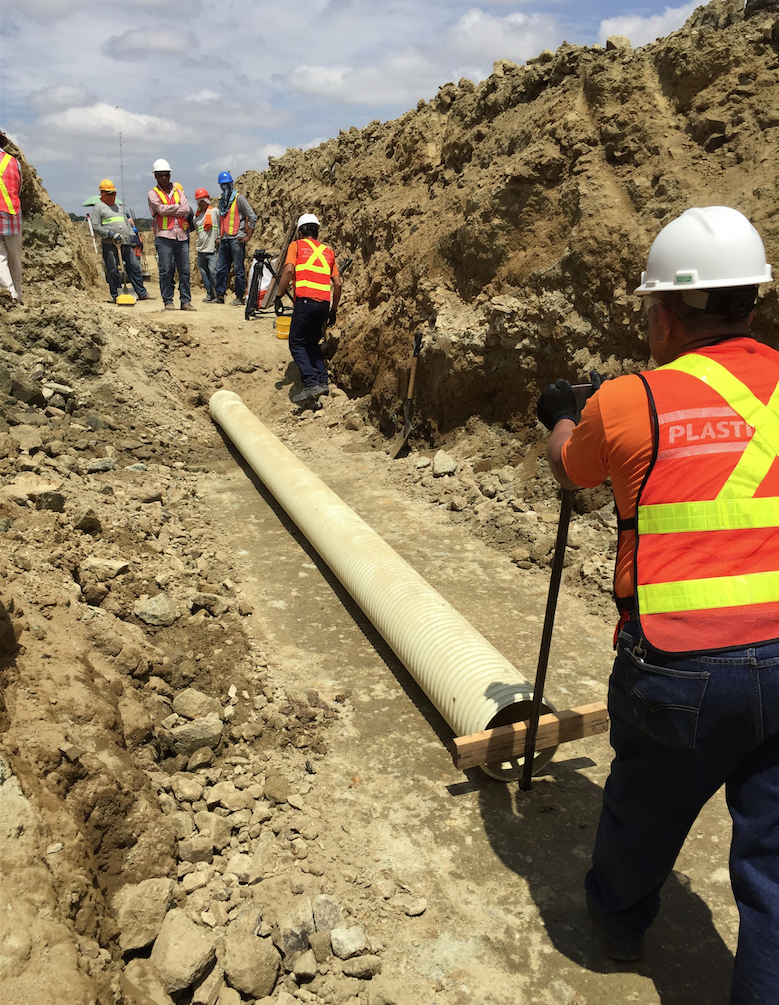

4.4. Debe alinear la unión, luego introducir el espigo en la campana y empujar. Para diámetros grandes se recomienda usar un cuartón de madera y una barra para la instalación, asegurándose que el cuartón proteja al tubo de la barra.

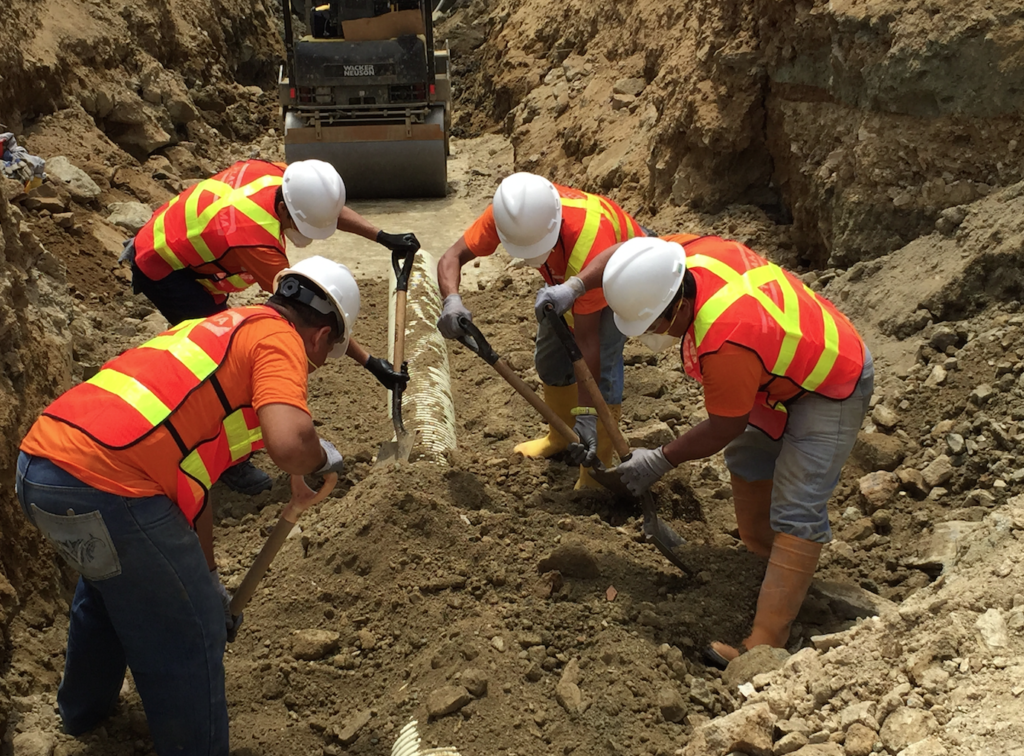

Paso 5: Acostillado: Se ubica el relleno entre la superficie de apoyo inferior del tubo sobre la capa de encamado y el nivel del diámetro medio.

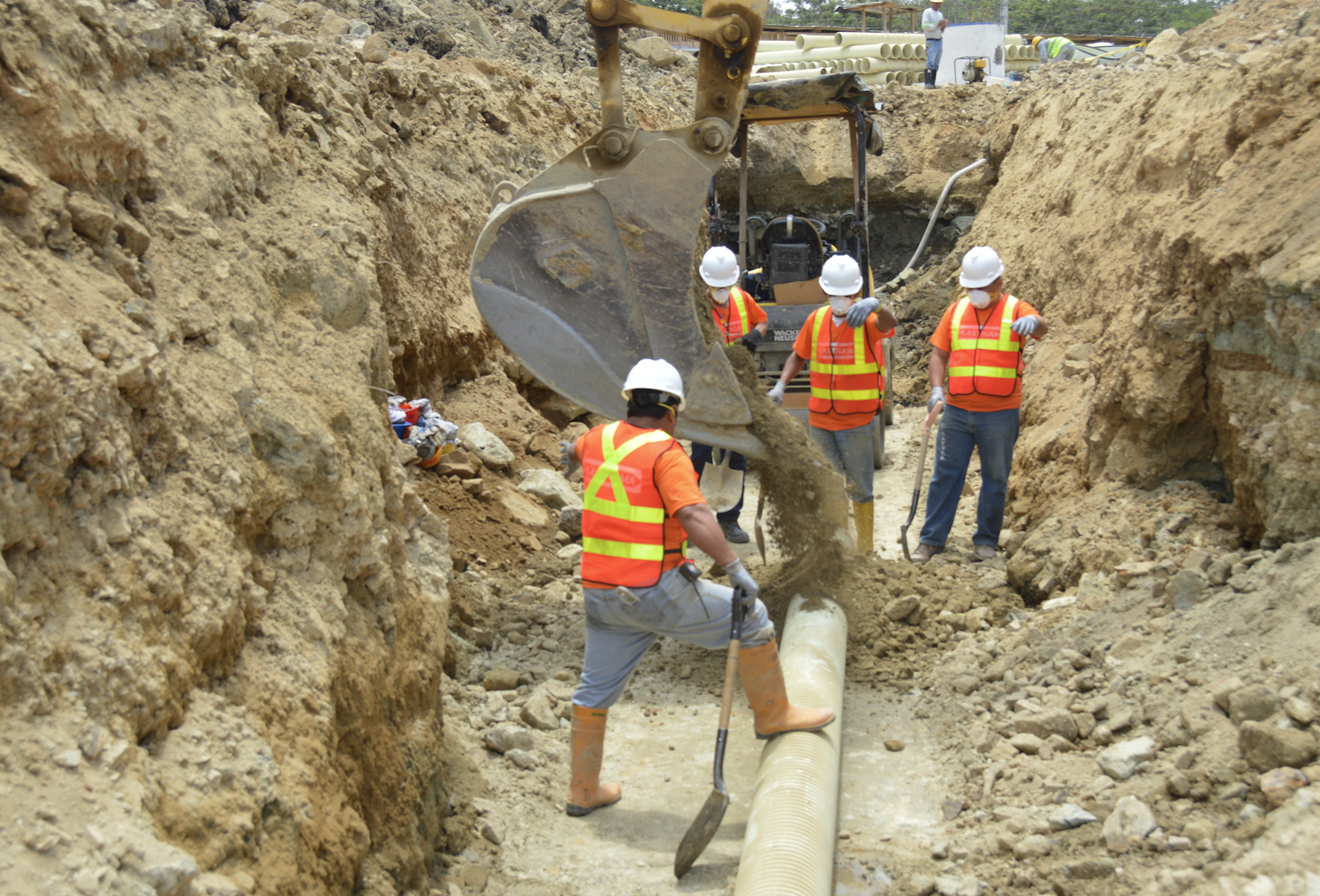

Paso 6: Relleno: Se deposita el material (no deberá contener piedras de tamaño superior a 5 cm) que cubre la parte superior del tubo desde el nivel del diámetro medio hasta un límite de 15 a 30 cm sobre su generatriz superior.

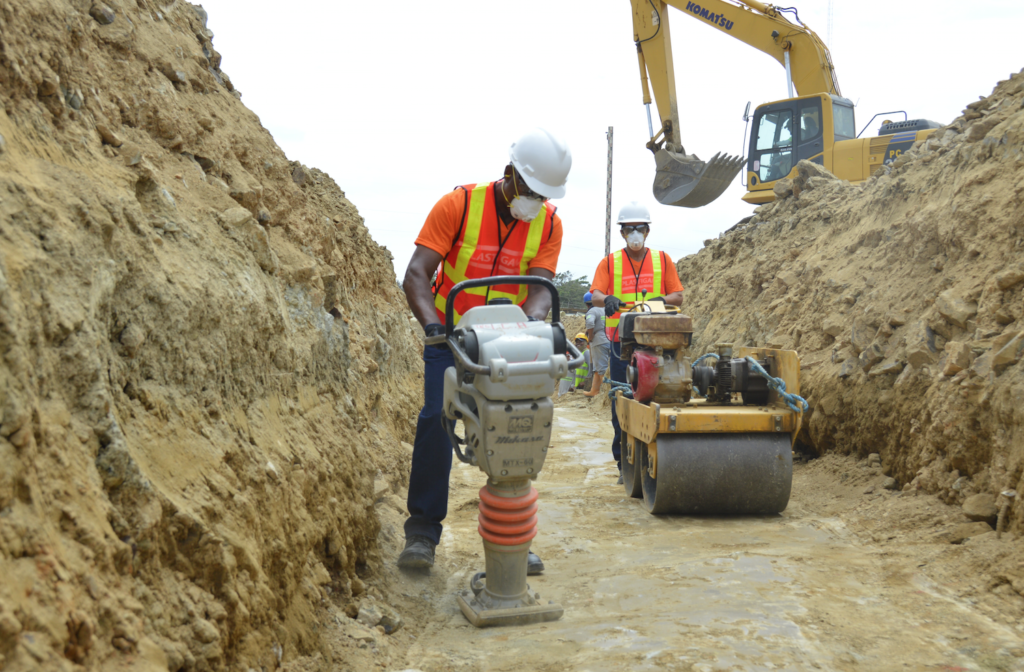

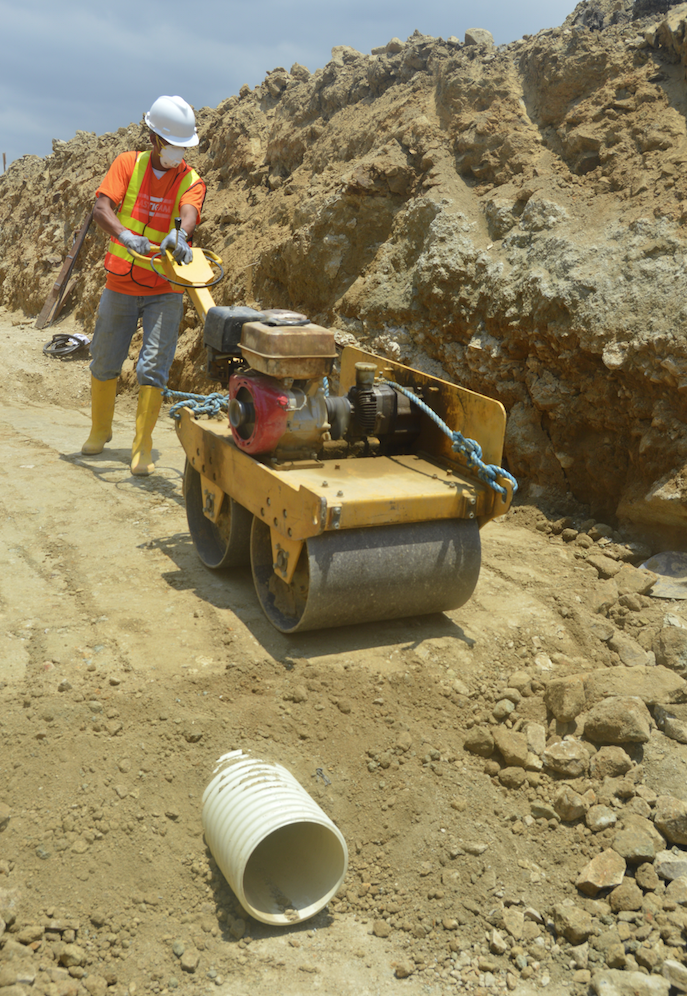

Paso 7: Compactación del terreno: Usando la apisonadora manual o compactador mecánico, se realiza la compactación del terreno en capas no mayores a 10cm el que estará instalada la tubería.





Importante: Novafort Plus, es una tubería de la más novedosa tecnología tanto de producción como de ingeniería de producto, conjugada con los mejores materiales. Millones de metros instalados exitosamente alrededor del mundo, son la prueba de efectividad y funcionalidad al convertirse en parte integral de las redes de infraestructura.
