PLANOS QUE NECESITA UNA OBRA CIVIL

Categories: Tags:

Todo proyecto de construcción civil necesita de planos y más documentos para su ejecución. Entre los planos necesarios están los arquitectónicos, estructurales y de instalaciones.





Para que la construcción se realice con un bajo número de imprevistos (dada su complejidad, resulta imposible prever todas las acciones que se ejecutan en una obra) es importante detallar el proyecto, tanto como sea posible y verificar que exista coherencia entre los varios documentos. A continuación se detallan los planos necesarios antes de empezar cualquier construcción.









Planos arquitectónicos



Es el primer juego de planos que detalla el aspecto visual y la distribución interna de una edificación. En estos planos se encuentran dibujos arquitectónicos como implantaciones, plantas, fachadas, cortes, detalles y perspectivas.



Los planos arquitectónicos deben ser firmados por un arquitecto que posee el carné profesional otorgado por la entidad competente, según el emplazamiento del proyecto.









Planos estructurales



Corresponden al juego de planos que detallan la estructura de la edificación. Los planos estructurales incluyen: planos de cimentaciones, losas, columnas, cubierta, planillas de hierros y detalles estructurales.



Estos planos deben ser firmados por el ingeniero civil que ha calculado la estructura. Un ingeniero mecánico puede firmar planos estructurales siempre y cuando se trate de una estructura metálica.













Planos de instalaciones



Es el conjunto de planos de instalaciones eléctricas/electrónicas, hidráulicas/sanitarias y mecánicas. Esta clasificación se subdivide ulteriormente de la siguiente manera:



  • Instalaciones eléctricas/electrónicas: planos de iluminación, tomacorrientes, voz y datos, evacuación, seguridad, sonido, etc.
  • Instalaciones hidráulicas/sanitarias: planos de agua potable, red contraincendios, agua lluvia, aguas servidas, etc.
  • Instalaciones mecánicas: planos del sistema de aire acondicionado, ascensores, ventilación forzada, entre otros.





De acuerdo al proyecto, puede haber diferentes tipos de instalaciones. Cada plano debe ser firmado por el ingeniero eléctrico, mecánico, civil o hidrosanitario respectivos según la especialización.









Importante: Si el proyecto tiene un área útil menor a 500 metros cuadrados y el número de edificaciones no supera las 2 unidades, el arquitecto proyectista puede firmar también los planos eléctricos e hidrosanitarios.





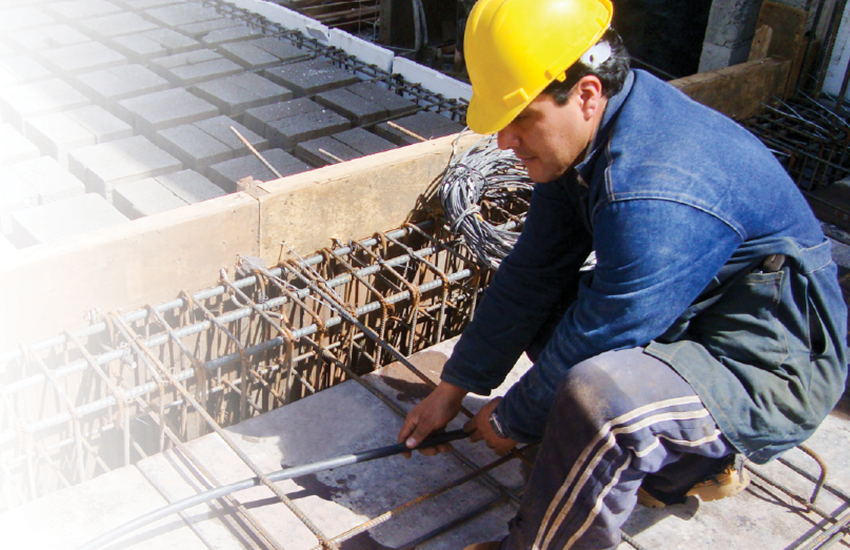

MÓDULO 2 – LECTURA DE PLANOS: INTERPRETACIÓN DE PLANOS ESTRUCTURALES Y ELÉCTRICOS

Categories: Tags:

Mejora tus conocimientos técnicos aprendiendo a interpretar planos estructurales y eléctricos.





En todo proyecto de construcción es fundamental el uso de planos para lograr que la edificación se realice como fue proyectada. Los planos de una obra contienen información respecto a la construcción que se va a realizar, y está representada con símbolos y gráficas que se deben interpretar correctamente para poder llevar a cabo la obra.









Elementos de un plano



Entre lo elementos de un plano podemos encontrar:





1. Ejes.





2. Acotaciones.





3. Nombre de los espacios.





4. Representación gráfica.





5. Tipos de planos.



6. Escala.





7. Norte.



8. Número de plano.





9. Simbología y especificaciones técnicas.



Ejes



Son líneas punteadas con una numeración consecutiva por un lado, y con letras por el otro eje. Los ejes del plano coinciden con las líneas que se trazan en el terreno para indicar elementos como cimientos, columnas, castillos, muros, etc.



Ejemplo: La recámara 2 está ubicada entre los ejes B-9 y D-7.



Generalmente los ejes están a la mitad de cada elemento estructural, pero en el caso de las colindancias los ejes están en el límite del terreno. En el caso de cimentación por zapata, ésta no debe rebasar el límite de propiedad.









PLANOS ELÉCTRICOS



Los planos, diagramas y los esquemas eléctricos se dibujan en estado de reposo. Esto significa que se dibujan sin tensión aplicada o bien sin que circule la corriente y las piezas mecánicas sin accionar. Si hubiera diferencias respecto a estas reglas, deberán indicarse explícitamente en los planos.









Hay tres tipos básicos de planos: plano general, de funcionamienro y de circuito.
