AUMENTO DE ESTRIBOS EN VIGAS O COLUMNAS ARMEX® EN OBRA

Escrito por wicitec

28 octubre, 2014

12777

El equipo técnico de IdealAlambrec Bekaert, a través de Carlos Reyes, Jefe Técnico, nos muestra la forma correcta de aumentar estribos en obras.

MATERIALES:

Alambre Recocido o Galvanizado # 18 de IdealAlambrec Bekaert.
Columna o Viga Electrosoldada Armex® existente: Son armaduras electrosoldadas elaboradas con aceros de alta resistencia (fy = 5000 kg/cm2), con secciones cuadradas o rectangulares listas para ser usadas como reforzamiento de hormigón.
Varilla Armex®: Varillas elaboradas con acero de alta resistencia (fy = 5000 kg/cm2).
Pinza de amarre.
Equipo de protección personal (EPP).

PROCESO:

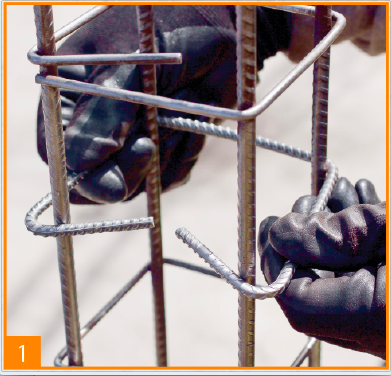

Paso 1: Se elabora el estribo en 2 partes; un estribo tipo “U” y una vincha de cierre con las dimensiones de la sección de nuestra V&C Armex®; no olvidar que la dimensión mínima de los ganchos es de 6 diámetros de la varilla o mayor a 7.5 cm. Se coloca el estribo tipo U conforme lo indicado en la figura.

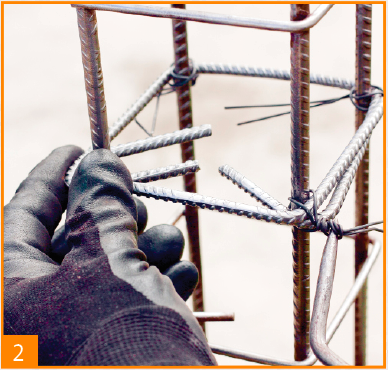

Paso 2: Se coloca la vincha de cierre de acuerdo a la figura y se amarra con alambre galvanizado o recocido #18. El alambre doblado para amarre tiene una longitud aproximada de 35 cm.

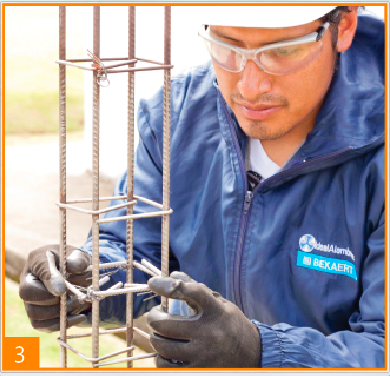

Paso 3: Lista la columna con el estribo de refuerzo de acuerdo a la cuantía de acero requerida, de una manera rápida, segura y bajo norma.
